SKW9404GFLZ中密度粉粒物料運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000447 |
| 生產企業 | 山東盛潤汽車有限公司 | ||||||||||
| 產品型號 | SKW9404GFLZ | 產品名稱 | 中密度粉粒物料運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 8470×2550×3950 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 35 | ||||||||
| 總質量 | 40000 | 整備質量 | 8000,7280 | ||||||||
| 支撐裝置型號 | YHD28T,YX-D28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1300 | ||||||||
| 半掛車前回轉半徑 | 1329,1352,1753,1771 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1480,1510,1910,1930 | ||||||||
| 半掛車間隙半徑 | 2500 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2400 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 8020 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 罐體外形尺寸罐體長(含封頭)8397mm,最大截面寬:2492mm,最大截面高度:2935mm,前后封頭直徑為:1910mm;選裝無空壓機組,無空壓機組時長度為8470mm,整備質量為7280kg;帶空壓機組時長度為9250mm,整備質量為8000kg;整車長度=半掛車牽引銷到車輛最前端距離+軸距+后懸:9250=1230+4600+1310+1310+800,8470=450+4600+1310+1310+800;后部不可開啟,頂部封閉不可開槽.選裝走臺樣式及輪罩樣式,選裝新型機座樣式,選裝前方電器路接頭位置,選裝前進氣管吊架樣式,選裝前封頭雙進氣管樣式,選裝后尾工具箱樣式,選裝下方放氣閥及樣式,選裝前邊支梁數量,選裝取樣閥樣式,選裝后邊支梁數量,選裝后尾進料口,選裝車架腹板挖孔樣式,選裝后進氣管道數量及樣式,選裝前進氣管道數量、位置及樣式;選裝牽引板下沉樣式,選裝爬梯安裝位置(罐體左側前部或后部、罐體后部)選裝爬梯安裝個數(一個或兩個或三個),選裝后燈杠樣式,選裝大梁后部可以為弧形結構.選裝鋁合金輪罩和鉆孔樣式大梁及車輛尾部鋁合金燈杠樣式,選裝下出料結構樣式;選裝車身側面和正面企業logo. | ||||||||||

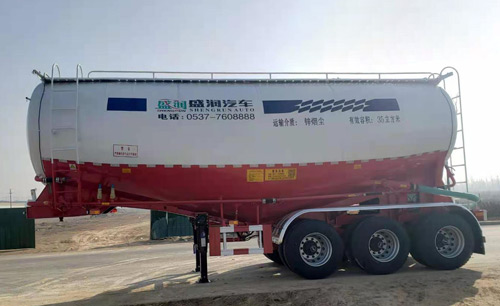

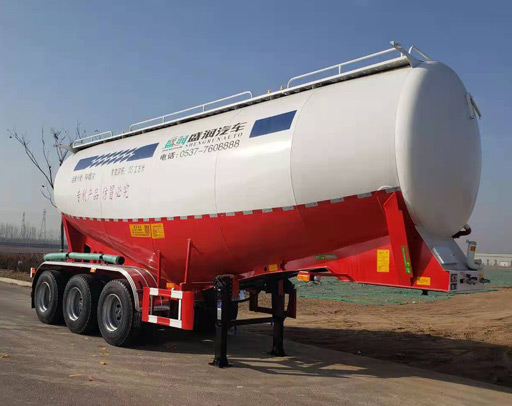

| 選裝照片 | |||||||||||
