THT9405TDP低平板半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000524 |
| 生產企業 | 揚州中集通華專用車有限公司 | ||||||||||
| 產品型號 | THT9405TDP | 產品名稱 | 低平板半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 12520×3000×1690,1750,1820,1900,2530,2610,3100,3270 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 不適用 | ||||||||
| 總質量 | 40000 | 整備質量 | 8650,9350 | ||||||||
| 支撐裝置型號 | A400C,28T(XZ80000/25),E100,FW28,A300C,A440,24T（20/16） | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 8.25R20 14PR,8.25R20 16PR,245/70R19.5 16PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10,50-D200,KPB,KZ15,BH-KW50A,BH-KZ50A | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 930 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1080 | ||||||||
| 半掛車間隙半徑 | 2400 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2250 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 12000 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 1.僅可運輸不可拆卸物體 2.選裝不帶爬梯結構. 3.選用245/70R19.5 16PR輪胎時,對應車軸型號為R10010,輪距為2300,制動器為SN3020,后軸兩側車輪最外點之間的距離最大為2820； 選用8.25R20 14PR,8.25R20 16PR輪胎時,對應車軸型號為10010,輪距為2180,制動器為SN4220,后軸兩側車輪最外點之間的距離最大為2730。 4.該車選裝中間支腿處工具箱.選裝后部三簧爬梯及液壓爬梯或液壓折疊爬梯或單簧爬梯.爬梯為選裝件.選裝輪胎上方外露或不外露的外形及尾部可無斜坡.選裝鵝頸及正后結構.縱梁之間選裝通體圓弧、部分圓弧、通體垂直下凹及部分垂直下凹.選裝爬梯支腳.選裝尾部放大號牌板.鵝頸部分不承載貨物.尾部爬梯及支架收起狀態超出車架的水平長度不超過300mm.該長度不在車輛長度測量范圍內. | ||||||||||

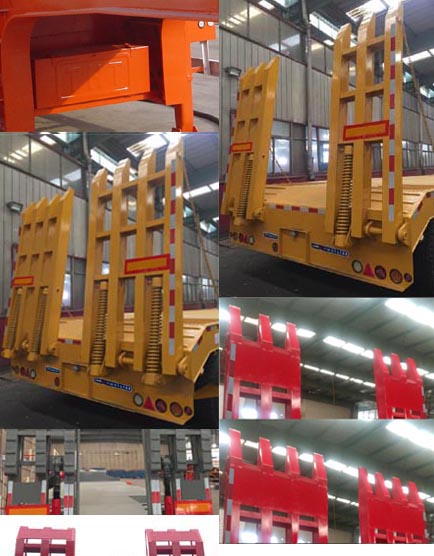

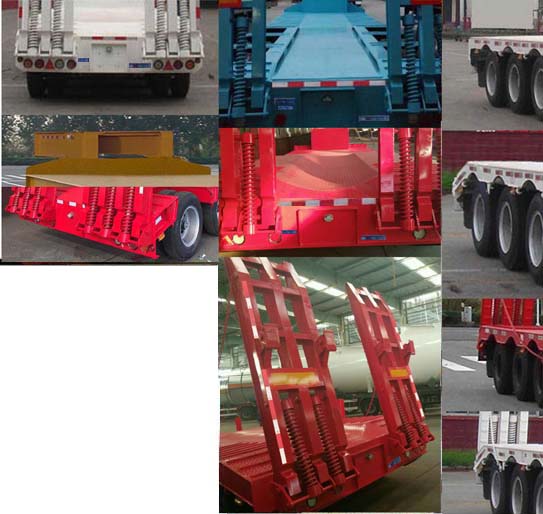

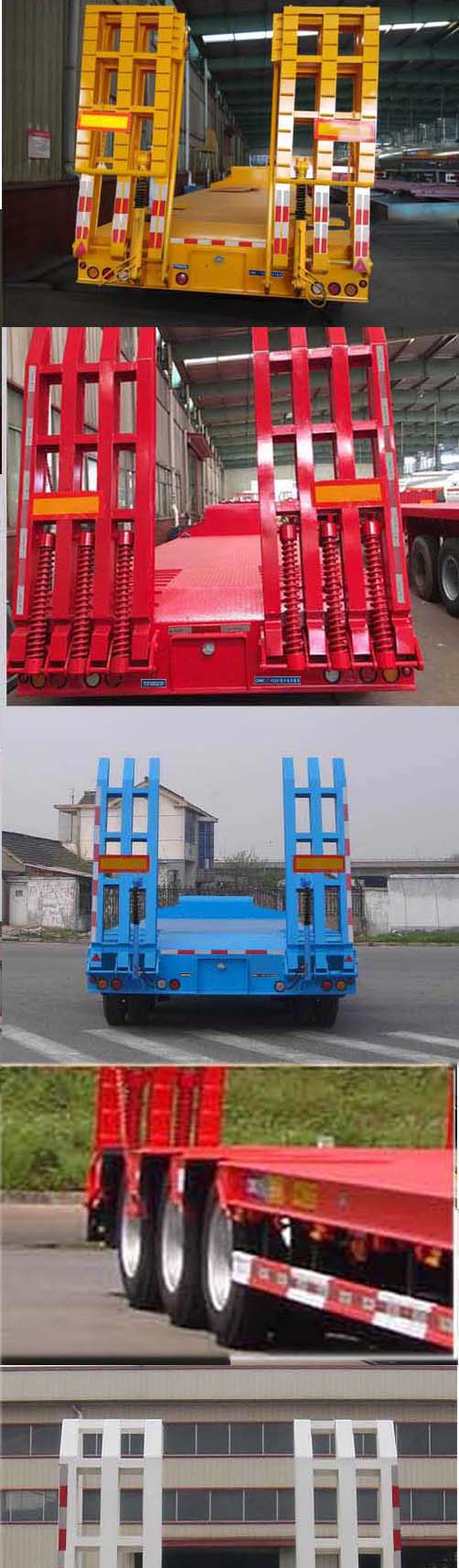

| 選裝照片 |    | ||||||||||
