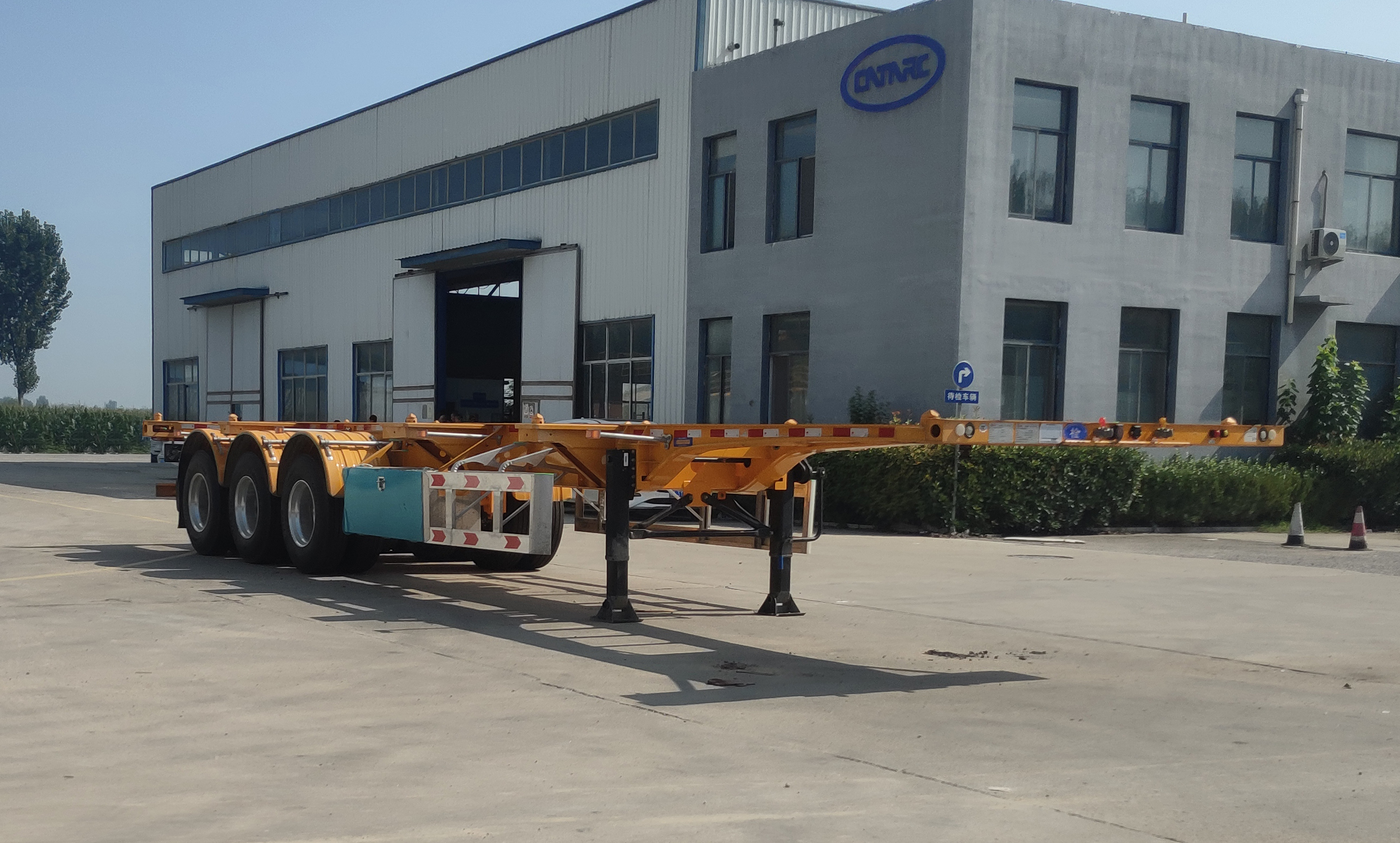

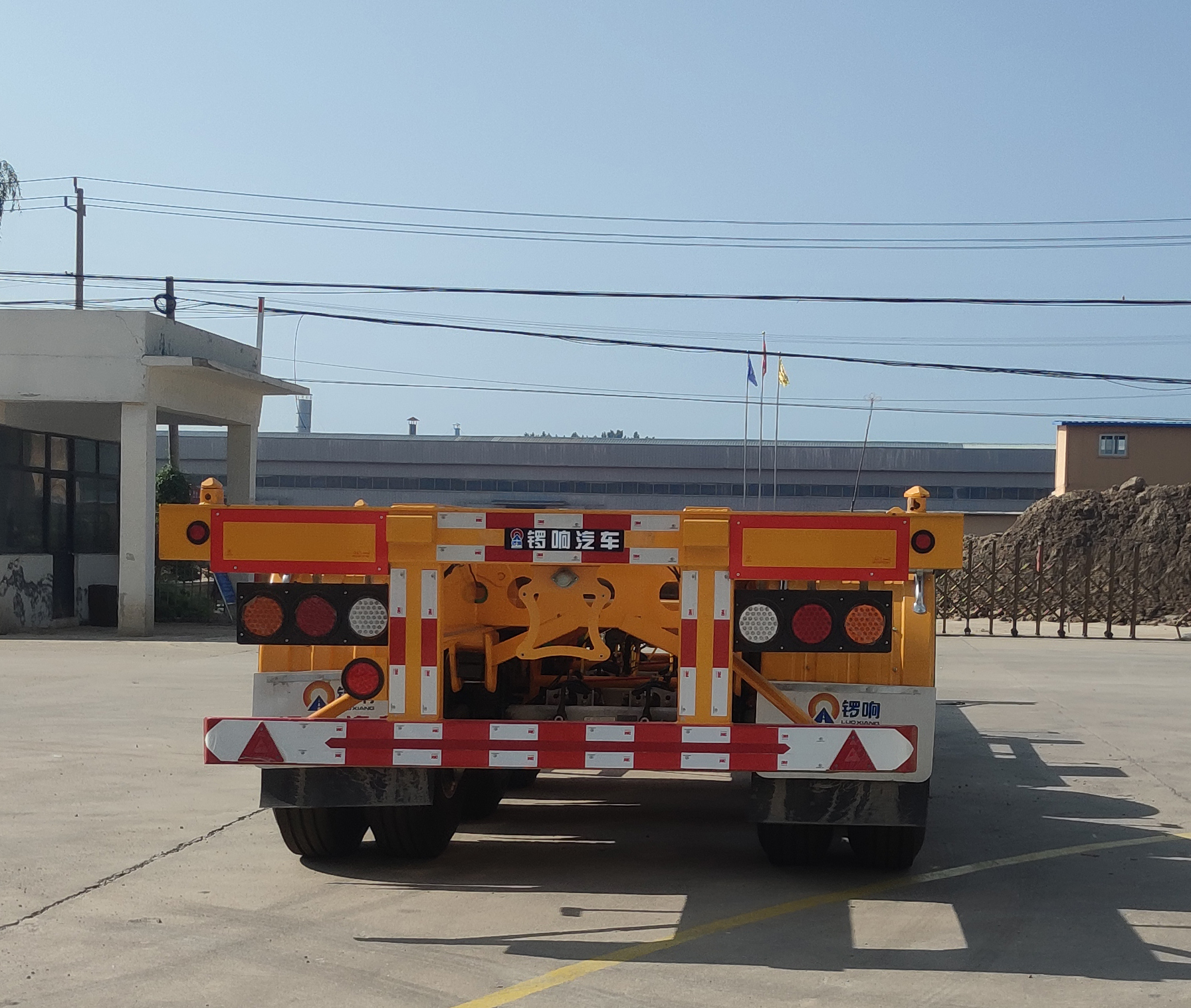

LXC9402TJZ集裝箱運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000556 |
| 生產企業 | 山東鑼響汽車制造有限公司 | ||||||||||
| 產品型號 | LXC9402TJZ | 產品名稱 | 集裝箱運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 12400×2550,2500×1600,1528,1450 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 不適用 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 5300,5500,5800 | ||||||||
| 支撐裝置型號 | E100,SQ28,A300C | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 3 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1849,1723,1526,1832,1705,1506 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1949,1823,1626,1932,1805,1606 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 11060,11240,11560 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

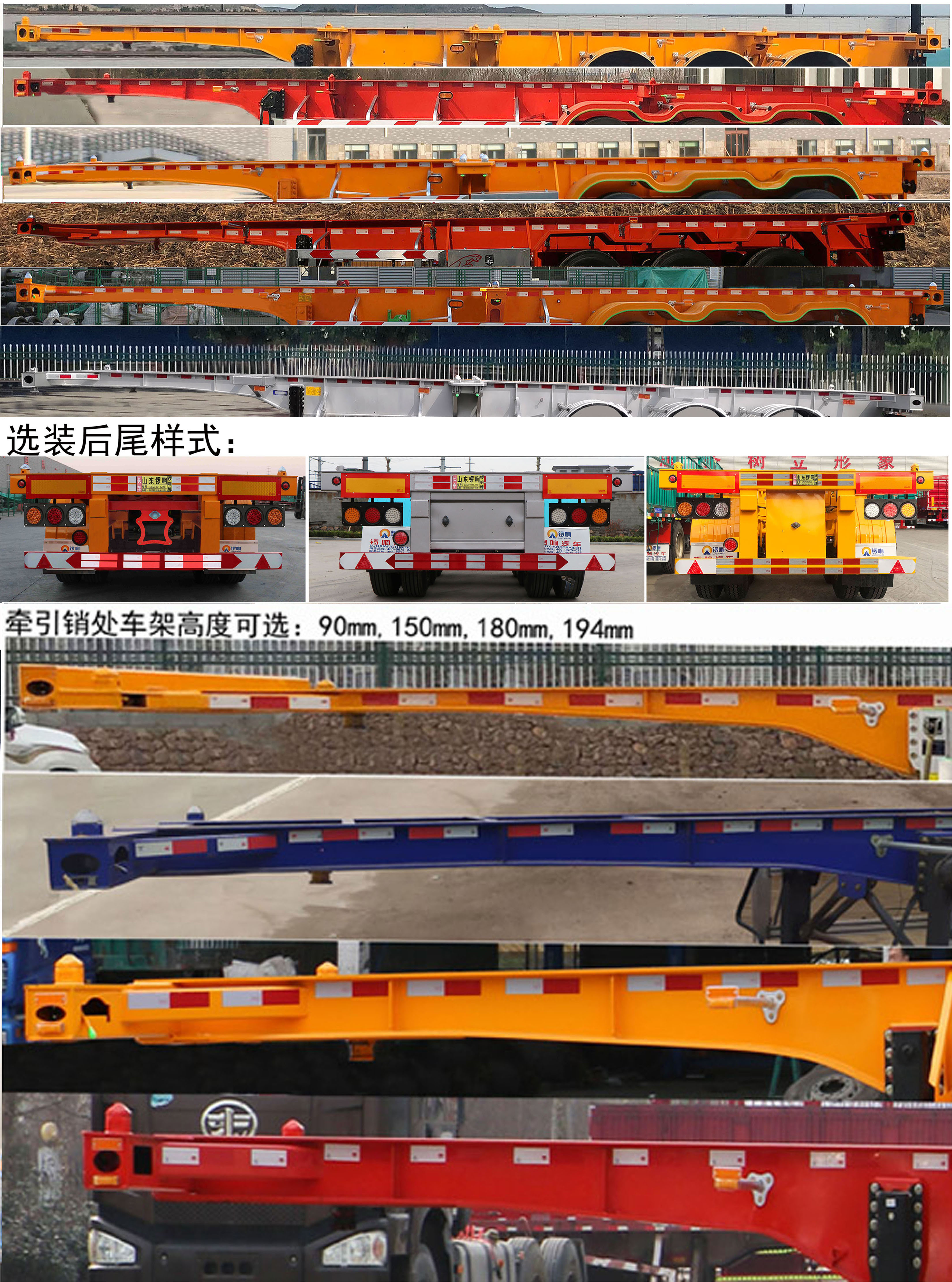

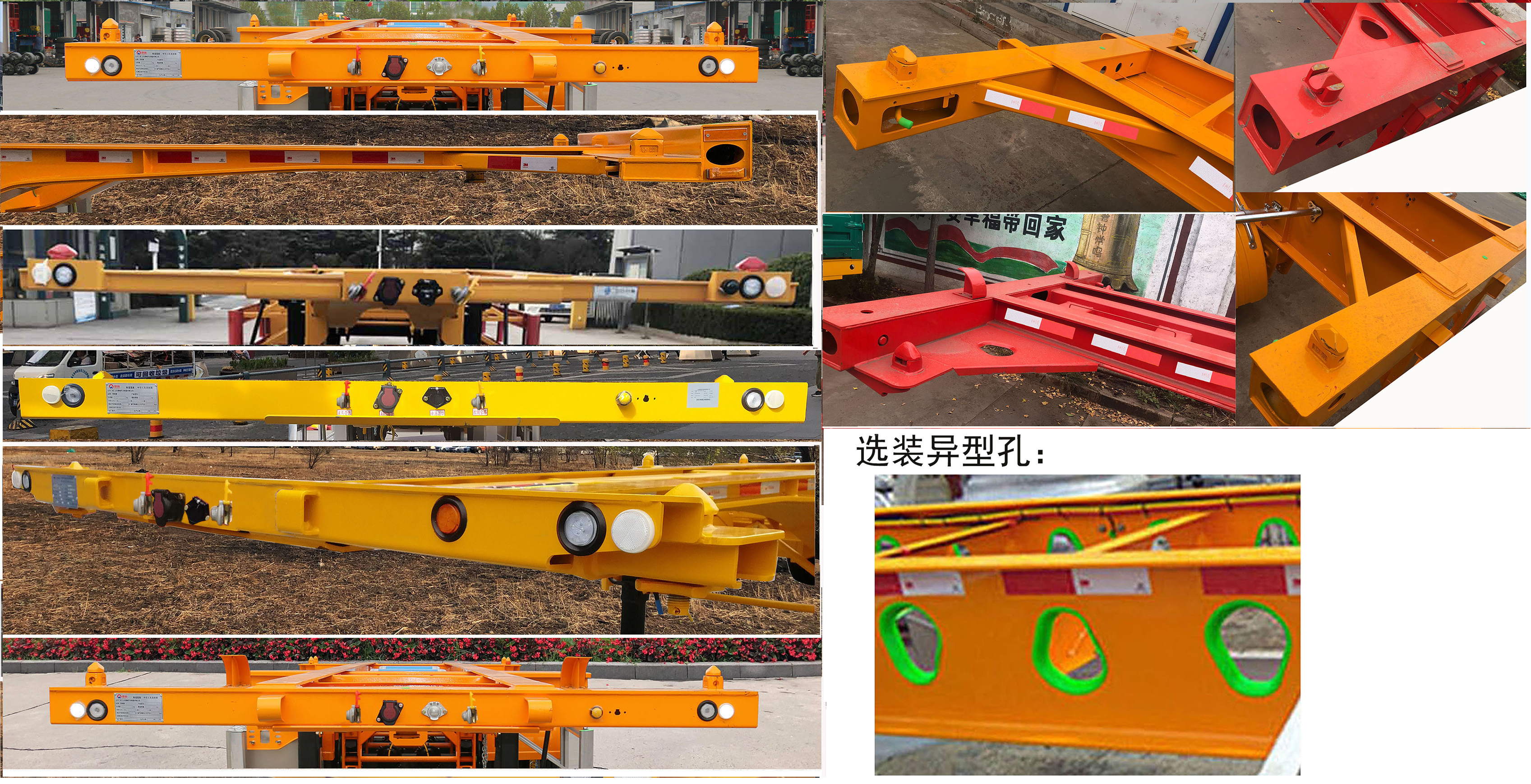

| 備注 | 該車用于運輸40英尺集裝箱,牽引銷處車架總高度可選:90mm,150mm,180mm,194mm;選裝前部導向塊或不選裝;選裝前部結構;選裝輪胎護瓦樣式;選裝異形孔結構;選裝后部樣式;車長/半掛車牽引銷到車輛最前端距離/軸距/后懸(mm)對應關系為:當車長為:12400時,1340/6800+1310+1310/1640;1160/6900+1310+1310/1720;840/7100+1310+1310/1840. 互換性銘牌對應關系為: 12400/6800+1310+1310/1640,前懸1340,前回轉1849.牽引車前回轉≥1949;牽引銷到最后端距離11060 12400/6900+1310+1310/1720,前懸1160,前回轉1723.牽引車前回轉≥1823;牽引銷到最后端距離11240 12400/7100+1310+1310/1840,前懸840,前回轉1526.牽引車前回轉≥1626;牽引銷到最后端距離11560 以上對應2550寬度. 12400/6800+1310+1310/1640,前懸1340,前回轉1832.牽引車前回轉≥1932;牽引銷到最后端距離11060 12400/6900+1310+1310/1720,前懸1160,前回轉1705.牽引車前回轉≥1805;牽引銷到最后端距離11240 12400/7100+1310+1310/1840,前懸840,前回轉1506.牽引車前回轉≥1606;牽引銷到最后端距離11560 以上對應2500寬度.整備質量/軸距/車輛前軸到貨箱前壁內側的距離對應關系:5500/6800+1310+1310/1290;5300,5500,5800/6900+1310+1310/1110;5300,5500,5800/7100+1310+1310/790. 整備質量與額定載質量的對應關系: 當整備質量5300,額定載質量為34700 當整備質量5500,額定載質量為34500 當整備質量5800,額定載質量為34200 | ||||||||||
| 選裝照片 |    | ||||||||||
