JLQ9400Z自卸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000572 |
| 生產企業 | 安徽華興車輛有限公司 | ||||||||||
| 產品型號 | JLQ9400Z | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13000,12500,12000×2550×2900 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 12850,12830,12810,12350,12330,12310,11850,11830,11810×2450,2400,2320,2350×600,580,550,310 | ||||||||
| 總質量 | 40000 | 整備質量 | 7280,7620,8000 | ||||||||
| 支撐裝置型號 | A400C,FW28,D4000L,28T,CL28000 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 1 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ15,50-D200,KPB,50型 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 1900,1821,1704 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2050 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.39 | 牽引銷中心軸線到半掛車最后端水平距離 | 11870,11700,11600,11100,10600 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立三聯鋼板懸掛 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

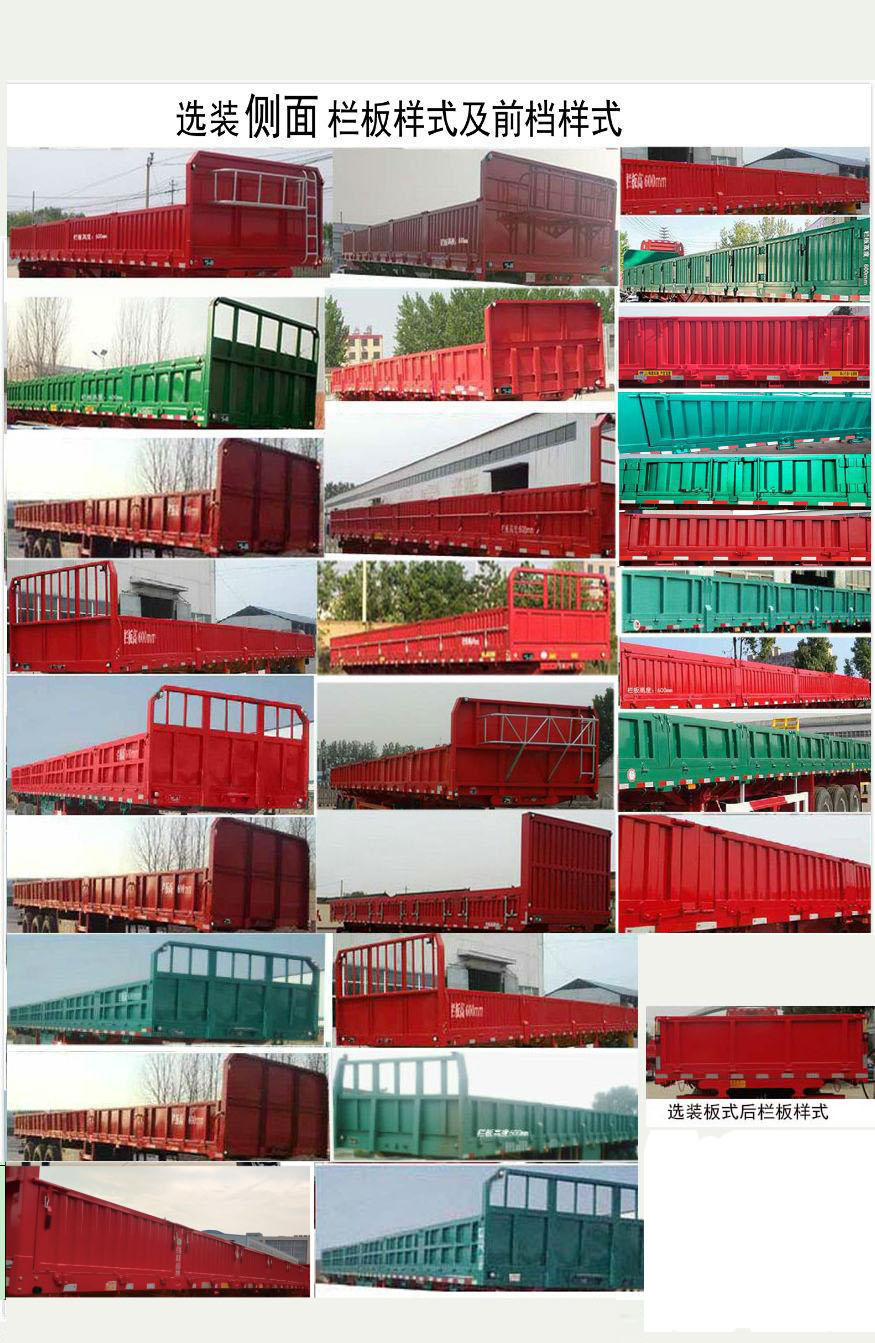

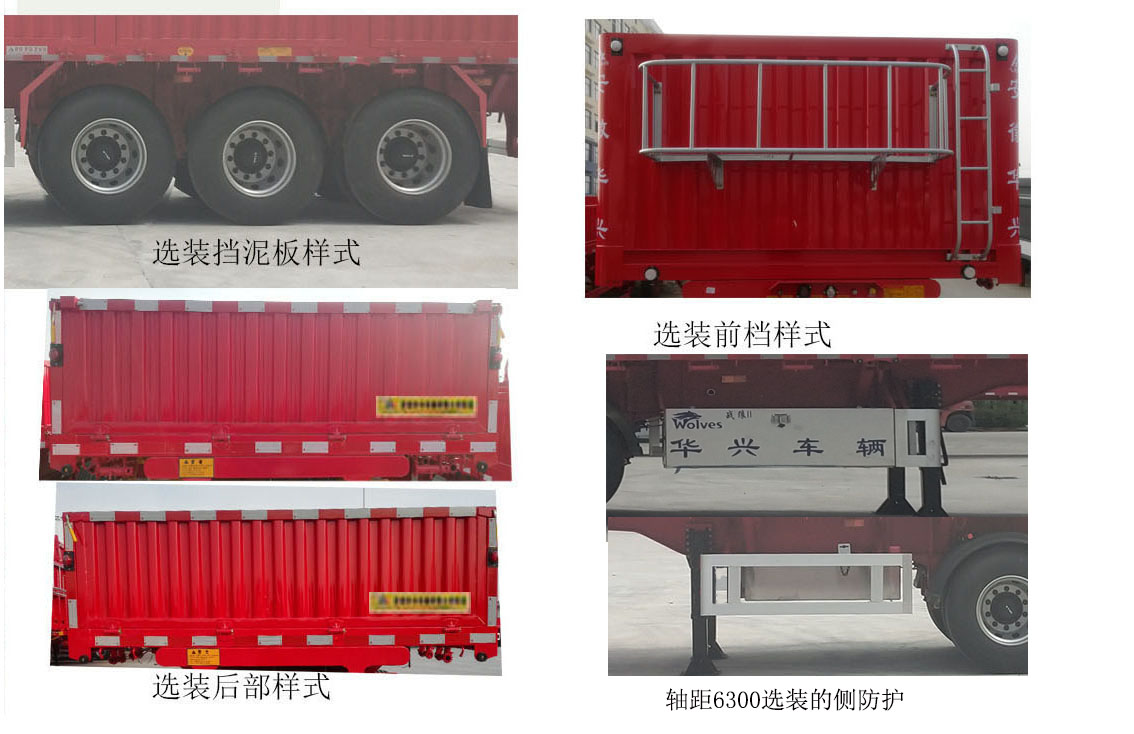

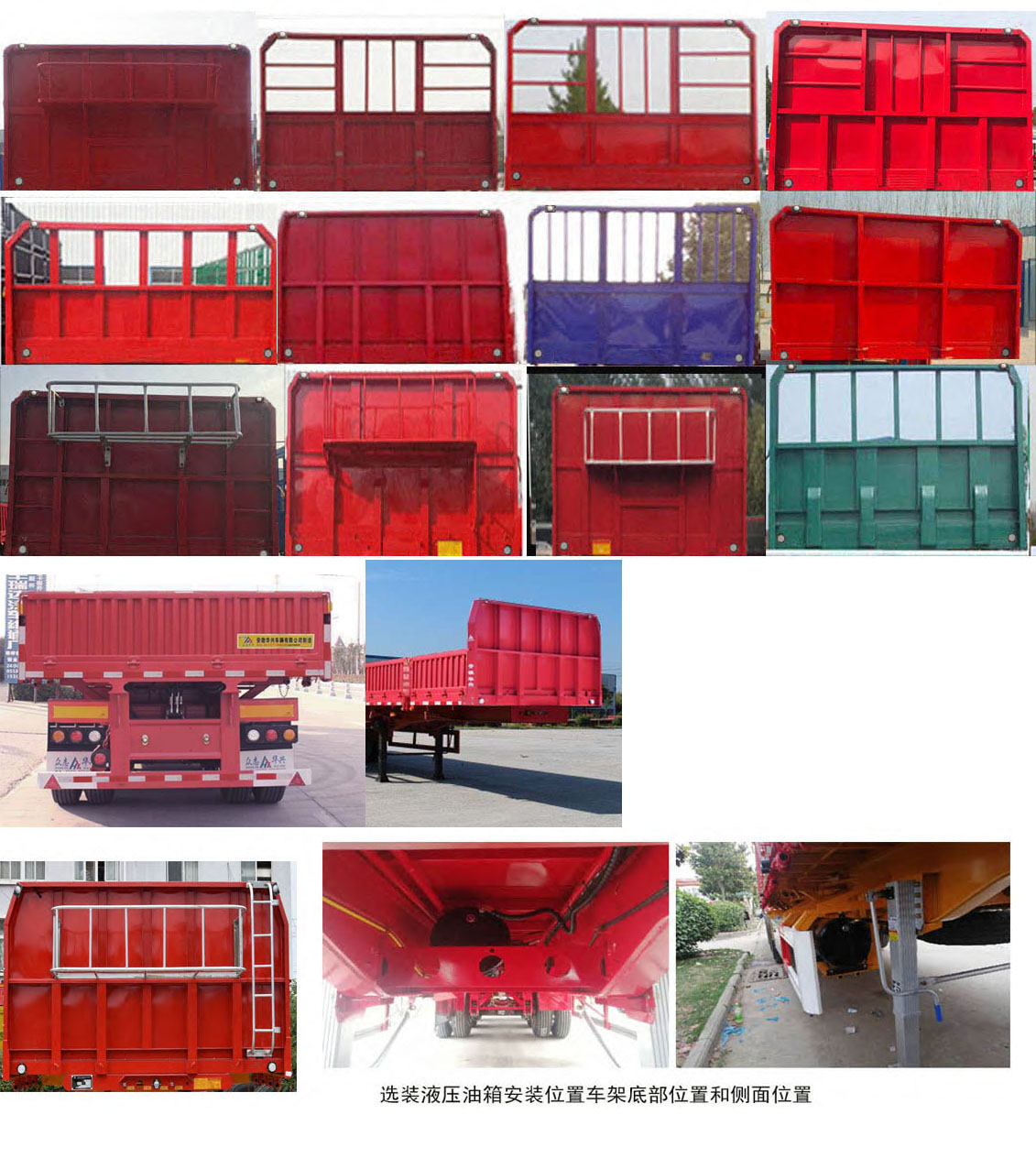

| 備注 | 自卸方式為側卸;選裝側面樣式,每邊開數可選4開扇,5開扇,6開扇,立柱可選內插和外插,整車欄板選裝豎瓦楞,橫瓦楞,方管平板,方管十字花樣式,選裝后部樣式.選裝前檔板結構選裝,側開欄板開啟方式可選裝下開門或吊開門;選裝液壓油箱安裝位置側面或底部;選裝側面帶工具箱和不帶工具箱;車長/軸距/后懸/前懸/牽引銷中心線到半掛車最后端水平距離/前回轉半徑,對應關系:13000/6900+1310+1310/2350/1130/11870/1704; 13000/6900+1310+1310/2080/1400/11600/1900;12500/6660+1310+1310/1820/1400/11100/1900;13000/6900+1310+1310/2180/1300/11700/1821,12000/6300+1310+1310/1680/1400/10600/1900. | ||||||||||

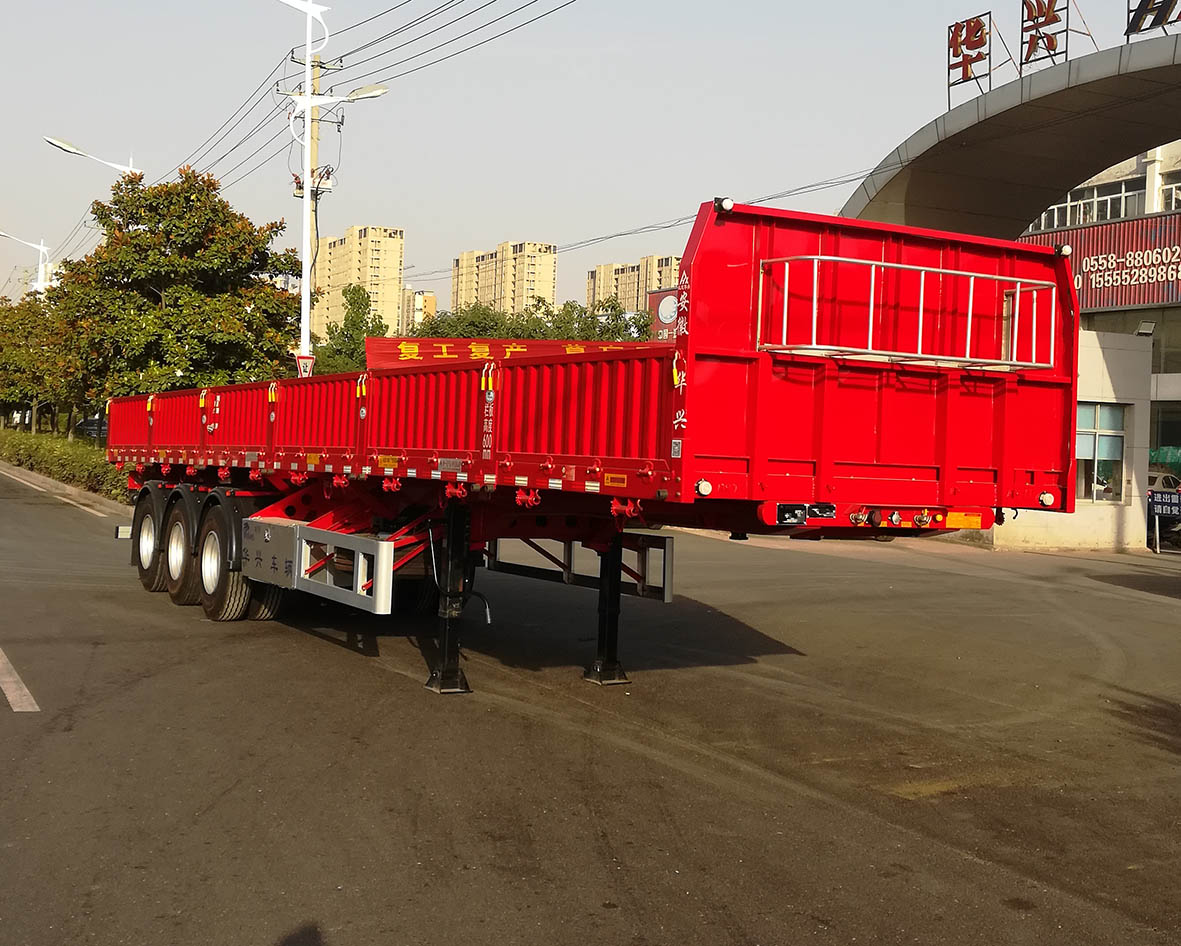

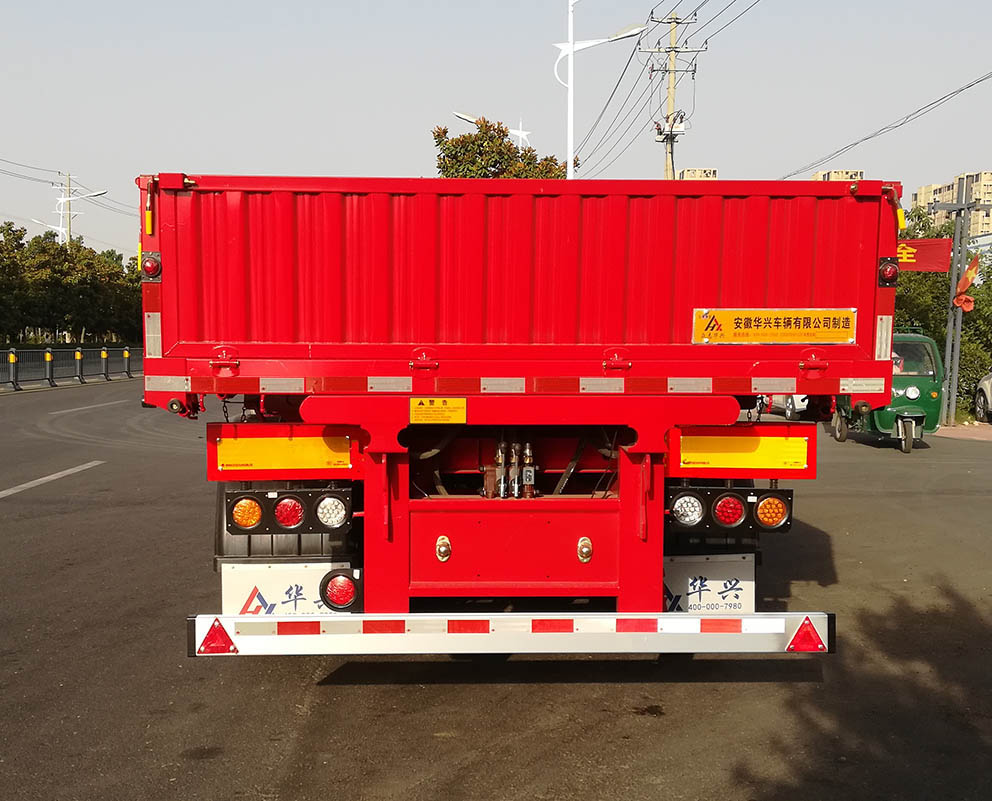

| 選裝照片 |    | ||||||||||
