DRP9401ZHX自卸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000788 |
| 生產企業 | 山東泰騁專用汽車有限公司 | ||||||||||
| 產品型號 | DRP9401ZHX | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 7500,7700,8000,8200,8500,8800,9000×2500,2550×2500,2600,2700,2800,2900,3000,3100,3200,3300,3400,3500,3600 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 6100,6400,6600,6800,6900,7100,7300,7400,7600,7800,7900,8100,8200,8300,8400,8500,8600×2500,2490,2480,2470,2450,2430,2400,2420,2380,2350,2330×600,550,500,400,350 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 6550,6800,7000,7200 | ||||||||
| 支撐裝置型號 | YX-D28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1300 | ||||||||
| 半掛車前回轉半徑（mm） | 1703,1670,1608,1639,1578,1572,1549,1515,1489,1417,1376 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 7920,7870,7820,7770,7620,7570,7520,7320,7280,7230,7180,7080,6980 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 1.該車自卸方式為:后卸,選裝前檔板樣式,選裝后部結構,選裝后門打開方式可下開也可吊開,選裝側面廂板樣式,整車欄板選裝豎瓦楞、橫瓦楞、方管十字花樣式(瓦楞個數不限制數量),選裝后翻轉支架結構,選裝U型貨箱,選裝油箱的安裝位置為前檔兩側、大梁底部及兩側,油箱位置可選擇,選裝防側翻支腿;2,車長/軸距/后懸/牽引銷中心到車輛最前端距離/半掛車前回轉半徑/牽引銷中心軸線到半掛車輛長度最后端的水平距離(mm)的對應關系:9000/3800+1310+1310/1500/1080/1670/7920,9000/3800+1310+1310/1450/1130/1703/7870,8800/3800+1310+1310/1400/980/1608/7820,8800/3800+1310+1310/1350/1030/1639/7770,8500/3800+1310+1310/1200/880/1549/7620,8500/3750+1310+1310/1250/880/1549/7620,8500/3650+1310+1310/1300/930/1578/7570,8500/3600+1310+1310/1300/980/1608/7520,8500/3550+1310+1310/1350/980/1608/7520,8200/3460+1310+1310/1200/920/1572/7280,8200/3500+1310+1310/1200/880/1549/7320,8000/3460+1310+1310/1150/770/1489/7230,8000/3460+1310+1310/1100/820/1515/7180,7700/3460+1310+1310/1000/620/1417/7080,7500/3460+1310+1310/900/520/1376/6980;整備質量(kg)/額定載質量(kg)的對應關系:6500/33450,6800/33200,7000/33000,7200/32800 | ||||||||||

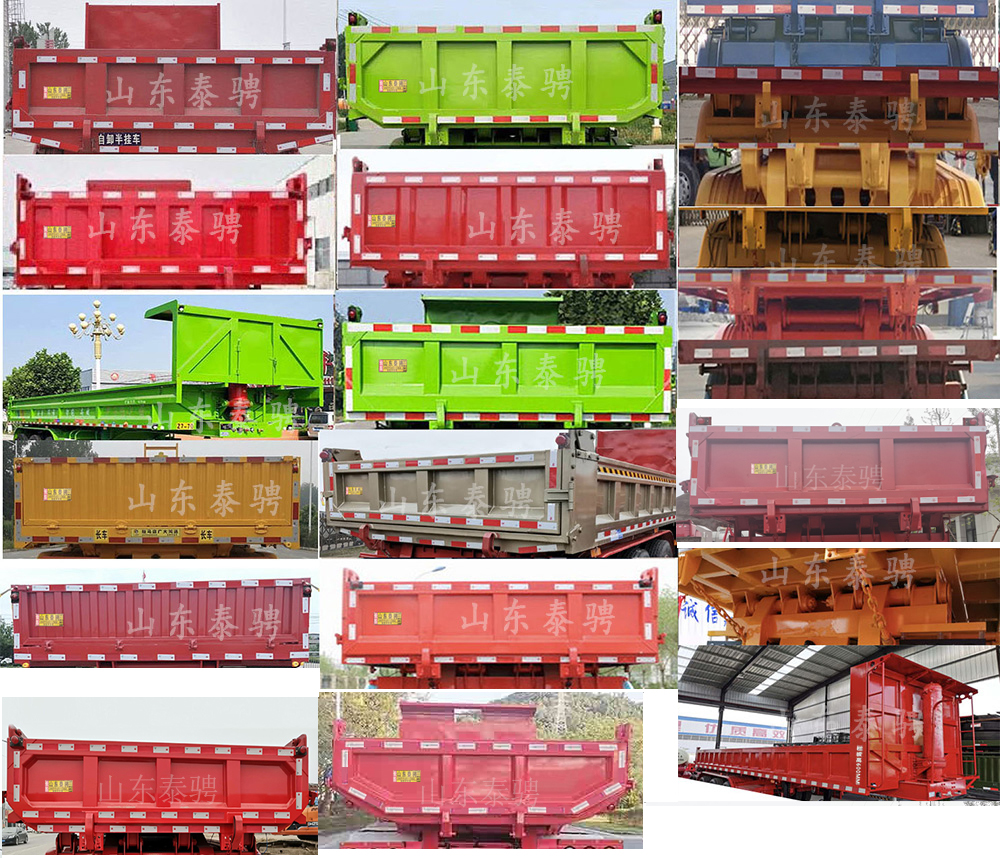

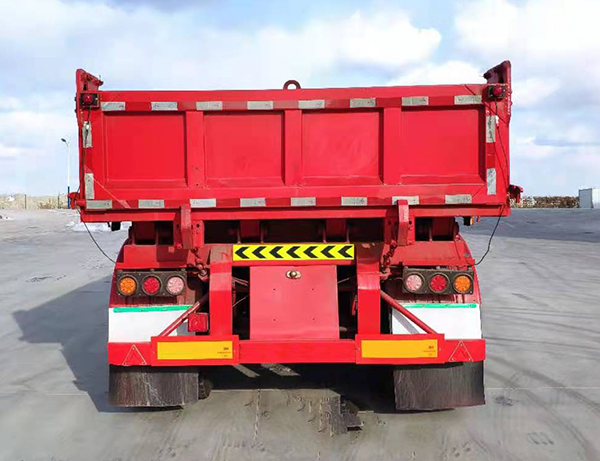

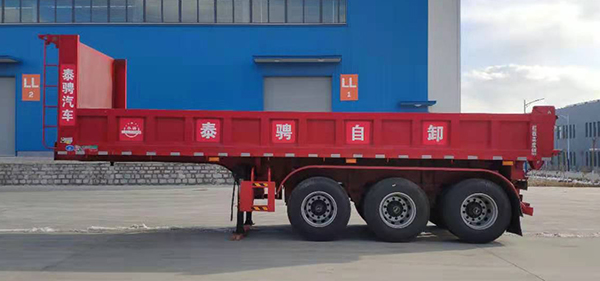

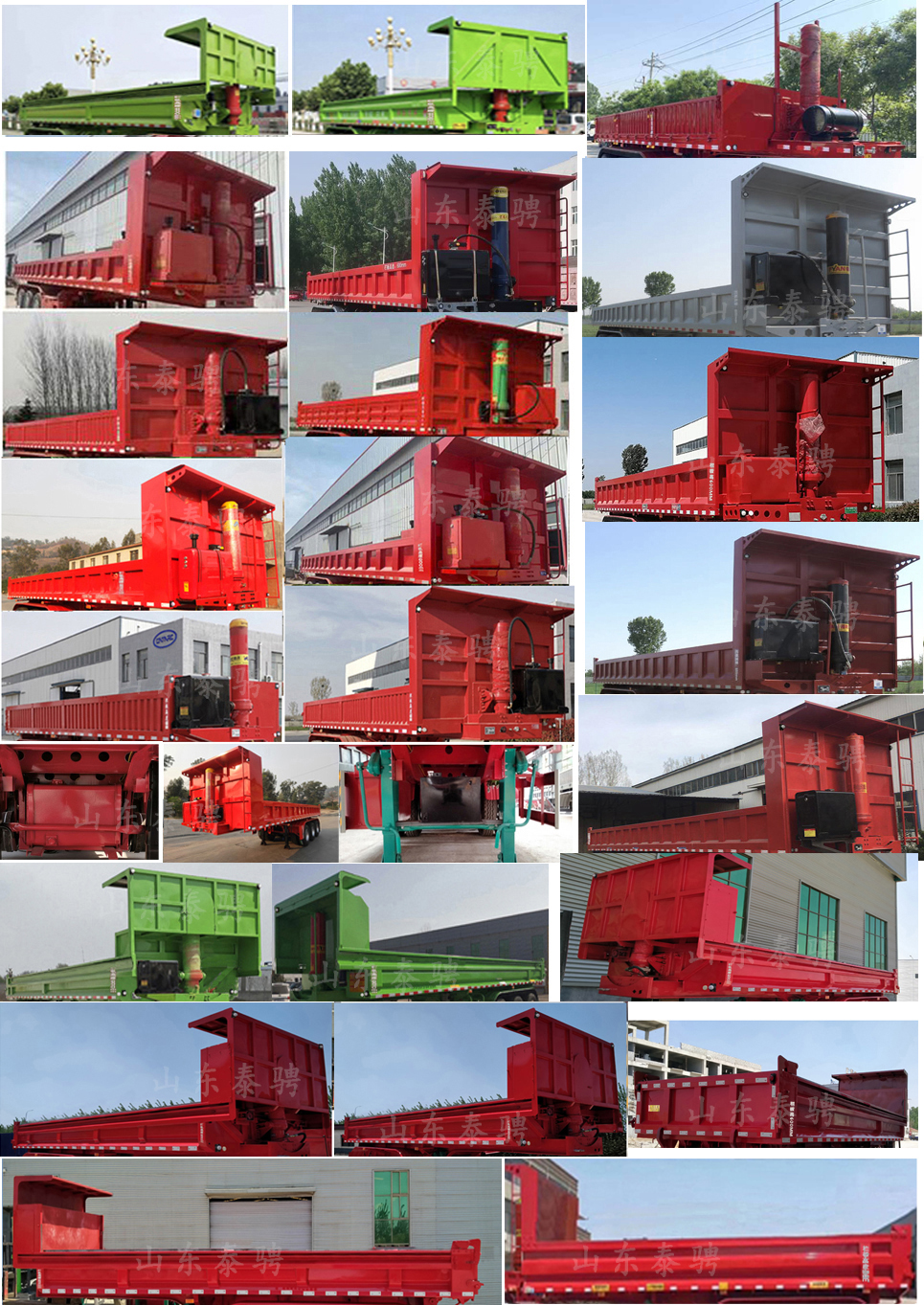

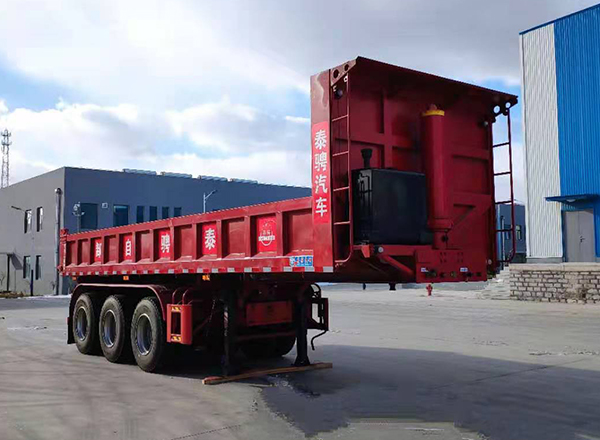

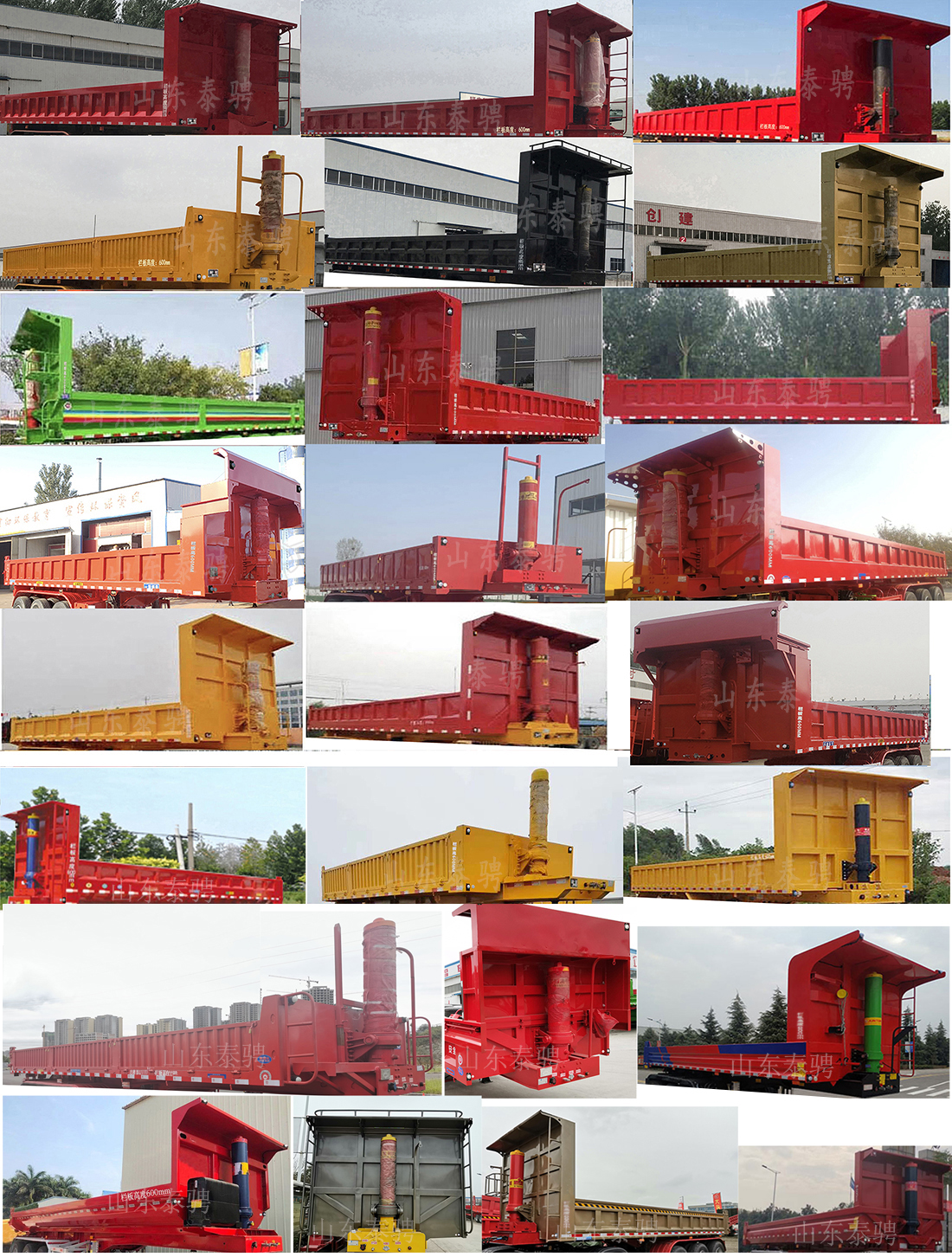

| 選裝照片 |    | ||||||||||
