LXC9403CCYE倉柵式運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000855 |
| 生產企業 | 山東鑼響汽車制造有限公司 | ||||||||||
| 產品型號 | LXC9403CCYE | 產品名稱 | 倉柵式運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9500,9000×2550,2500,2450×3050,3100,3250,3300,3450,3500,3650,3700,3850,3900,3950 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 9390,8890×2360,2380,2400,2420,2450,2470,2490×600,550,500 | ||||||||
| 總質量 | 40000 | 整備質量 | 4900,5100,5350 | ||||||||
| 支撐裝置型號 | E100,SQ28,A300C | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 105 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 28 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 盤式/盤式/盤式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 3 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 4801020640 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 1750,1683,1620,1732,1665,1600,1714,1646,1581 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1850,1783,1720,1832,1765,1700,1814,1746,1681 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 8300,8400,8000 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式空氣懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 選裝前擋板結構;選裝內置鎖具,外置鎖具,兩根鎖具,三根鎖具結構;選裝倉柵側面兩層,三層樣式;側面選裝四節門,五節門,六節門,箱板選裝整車豎瓦楞板,方管平面板;選裝倉柵后部結構為:花欄式后門,三開扇式后門,對開式半封閉后門,對開全封閉樣式;立柱可選內插,外插樣式,選裝大梁異形孔;選裝彈簧把手;選裝合頁樣式;車長/半掛車牽引銷到車輛最前端距離/軸距/后懸對應關系為:當車長為:9500時,1200/4480+1310+1310/1200;1100/4680+1310+1310/1100;當車長為:9000時,1000/4480+1310+1310/900. 互換性銘牌對應關系為 9500/4480+1310+1310/1200,前懸1200,前回轉1750.牽引車前回轉≥1850;牽引銷到最后端距離8300 9500/4680+1310+1310/1100,前懸1100,前回轉1683.牽引車前回轉≥1783;牽引銷到最后端距離8400 9000/4480+1310+1310/900,前懸1000,前回轉1620.牽引車前回轉≥1720;牽引銷到最后端距離8000 以上對應2550寬度. 9500/4480+1310+1310/1200,前懸1200,前回轉1732.牽引車前回轉≥1832;牽引銷到最后端距離8300 9500/4680+1310+1310/1100,前懸1100,前回轉1665.牽引車前回轉≥1765;牽引銷到最后端距離8400 9000/4480+1310+1310/900,前懸1000,前回轉1600.牽引車前回轉≥1700;牽引銷到最后端距離8000 以上對應2500寬度. 9500/4480+1310+1310/1200,前懸1200,前回轉1714.牽引車前回轉≥1814;牽引銷到最后端距離8300 9500/4680+1310+1310/1100,前懸1100,前回轉1646.牽引車前回轉≥1746;牽引銷到最后端距離8400 9000/4480+1310+1310/900,前懸1000,前回轉1581.牽引車前回轉≥1681;牽引銷到最后端距離8000 以上對應2450寬度. 貨箱欄板內尺寸對應關系: 當車長9500寬2550時貨箱長*寬*高:9390*2490,2470,2450,2420*600 當車長9500寬2500時貨箱長*寬*高:9390*2400,2380*600 當車長9500寬2450時貨箱長*寬*高:9390*2360*600 當車長9000寬2550時貨箱長*寬*高:8890*2490,2470,2450,2420*600 當車長9000寬2500時貨箱長*寬*高:8890*2400,2380*600 當車長9000寬2450時貨箱長*寬*高:8890*2360*600 整備質量和額定載質量對應關系: 整備質量是4900時,額定載質量為35100 整備質量是5100時,額定載質量為34900 整備質量是5350時,額定載質量為34650 貨廂欄板內尺寸長、整備質量、車輛前軸到貨箱前壁內側的距離對應關系: 9390/4900/1150,9390/5100/1150,9390/4900/1050,9390/5100/1050,9390/5350/1050,8890/4900/950 | ||||||||||

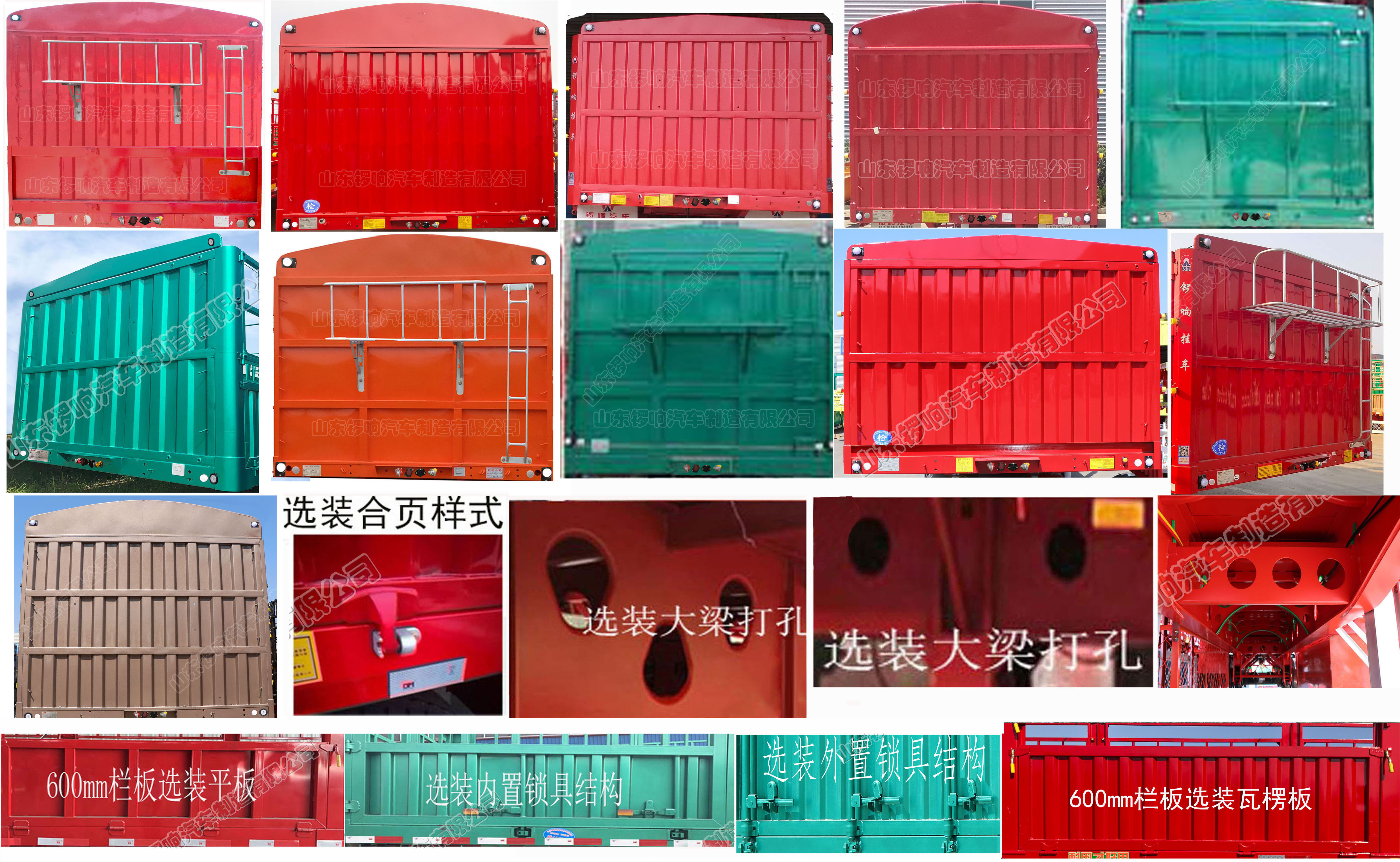

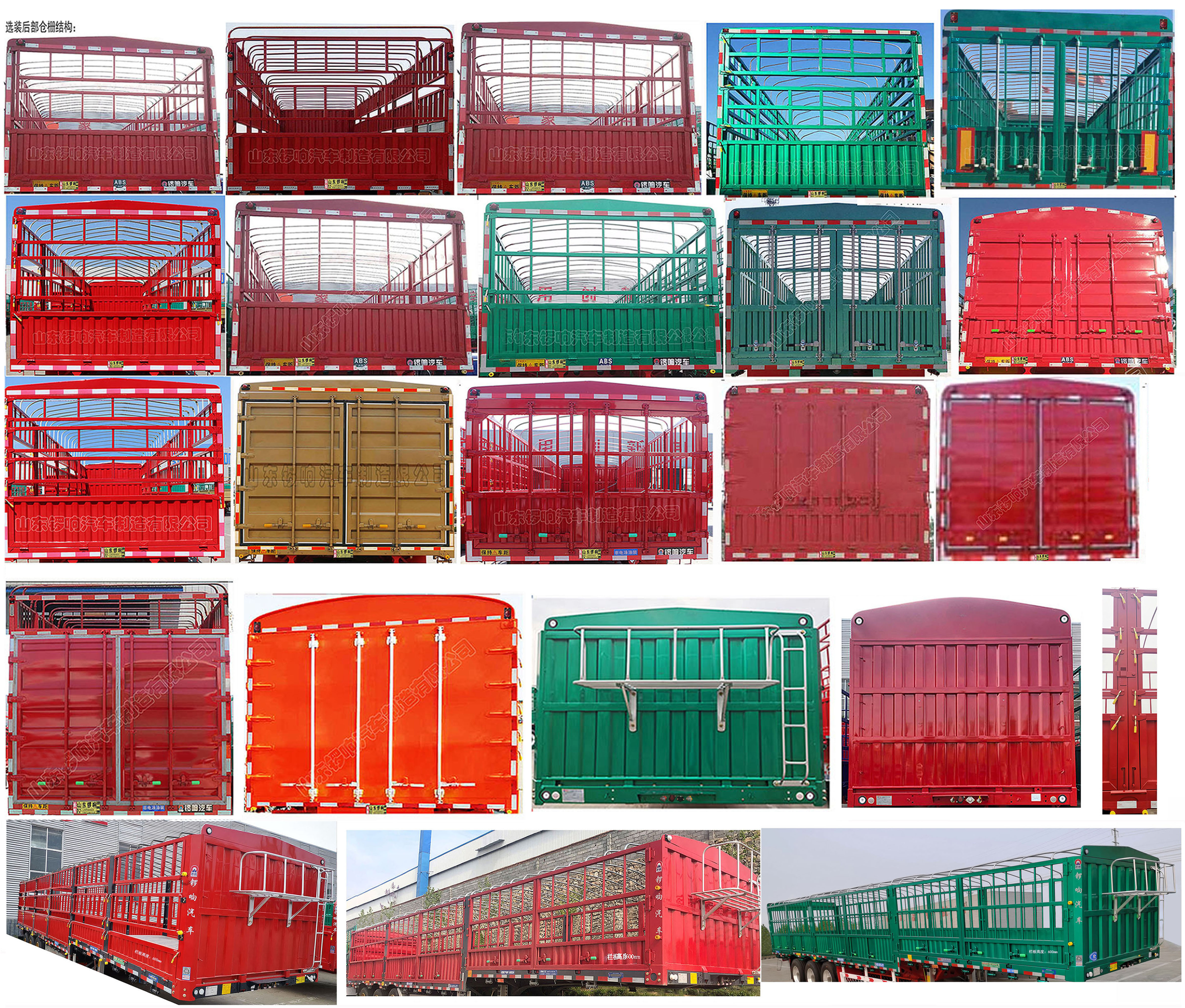

| 選裝照片 |    | ||||||||||
