XCD9380TDP低平板半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000859 |
| 生產企業 | 鄆城駿興專用車制造有限公司 | ||||||||||
| 產品型號 | XCD9380TDP | 產品名稱 | 低平板半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13000,12990,12500,12000×2800,2900,3000×3800,3650,3450,3300,3200,3100,3000,2900,2 800,1800,1750,1700,1650 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 9800,9490,9000,8500×2800,2900,3000×—— | ||||||||
| 總質量 | 38000 | 整備質量 | 9000,8600,8200 | ||||||||
| 支撐裝置型號 | YHD28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 8.25R16LT 16PR,235/75R17.5 16PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1300 | ||||||||
| 半掛車前回轉半徑 | 1767,1758,1562,1553,1250,1242,979,961,960,901,836 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.39 | 牽引銷中心軸線到半掛車最后端水平距離 | 12000,11900,11870,11630,11400 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 1、僅可運輸不可拆卸物體,鵝頸部分不允許載貨。 2、外廓尺寸（長）/軸距/后懸/牽引銷到車輛最前端距離的對應關系：13000/9080+1150+1150/620/1000;13000/8880+1150+1150/820/1000;13000/8630+1150+1150/1070/1000;13000/8530+1150+1150/1170/1000;13000/8400+1150+1150/1300/1000,13000/8260+1150+1150/1070/1370,13000/8260+1150+1150/840/1600;12990/9080+1150+1150/620/990,12990/8880+1150+1150/820/990,12990/8630+1150+1150/1070/990;12990/8660+1150+1150/1040/990;12990/8530+1150+1150/1170/990;12990/8400+1150+1150/1300/990,12990/8260+1150+1150/1070/1360,12990/8260+1150+1150/840/1590;12500/9080+1150+1150/620/500,12500/8880+1150+1150/820/500,12500/8530+1150+1150/1070/600,12500/8630+1150+1150/1070/500;12500/8530+1150+1150/1170/500;12500/8400+1150+1150/1170/630,12500/8400+1150+1150/1300/500;12000/8260+1150+1150/840/600,12000/8260+1150+1150/1070/370。 3、外廓尺寸（長）/半掛車前回轉半徑/牽引銷中心軸線到半掛車最后端的對應關系為：13000/1250/12000,13000/1562/11630,13000/1767/11400,12990/1242/12000,12990/1242/12000,12990/1553/11630,12990/1758/11400,12500/961/12000,12500/901/12000,12500/960/11900,12500/979/11870,12000/901/11400,12000/836/11630。 4、選裝爬梯結構,選裝鵝頸樣式,選裝輪胎外露結構與不外露結構。 5、整備質量與額定載質量對應關系為：9000/29000,8600/29400,8200/29800。 6、后輪距：2050/2050/2050/,2180/2180/2180,2250/2250/2250。 | ||||||||||

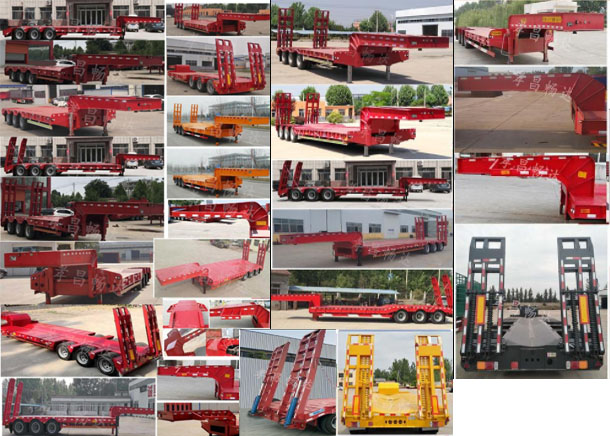

| 選裝照片 |  | ||||||||||
