LXC9405TWY危險品罐箱骨架運輸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000875 |
| 生產企業 | 山東鑼響汽車制造有限公司 | ||||||||||
| 產品型號 | LXC9405TWY | 產品名稱 | 危險品罐箱骨架運輸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9898,9333×2500,2550×1450,1500,1528,1580,1600,1650 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 不適用 | ||||||||
| 總質量 | 40000 | 整備質量 | 4700,4900,5100 | ||||||||
| 支撐裝置型號 | E100,SQ28,A300C | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 80 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 有 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 盤式/盤式/盤式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 3 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 4801020640 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | LSYH-Z50-10,SQKP50#,ZHQ5006,JGZ50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 1560,1750,1505,1540,1732,1484 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 1660,1850,1605,1640,1832,1584 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 8998,8698,8533 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | FL | 懸架型式 | 非獨立式空氣懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 易燃危險貨物 | ||||||||||

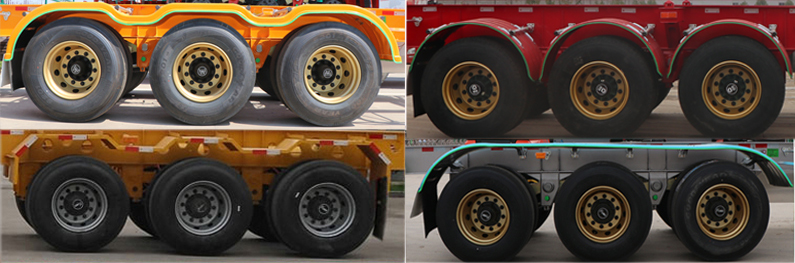

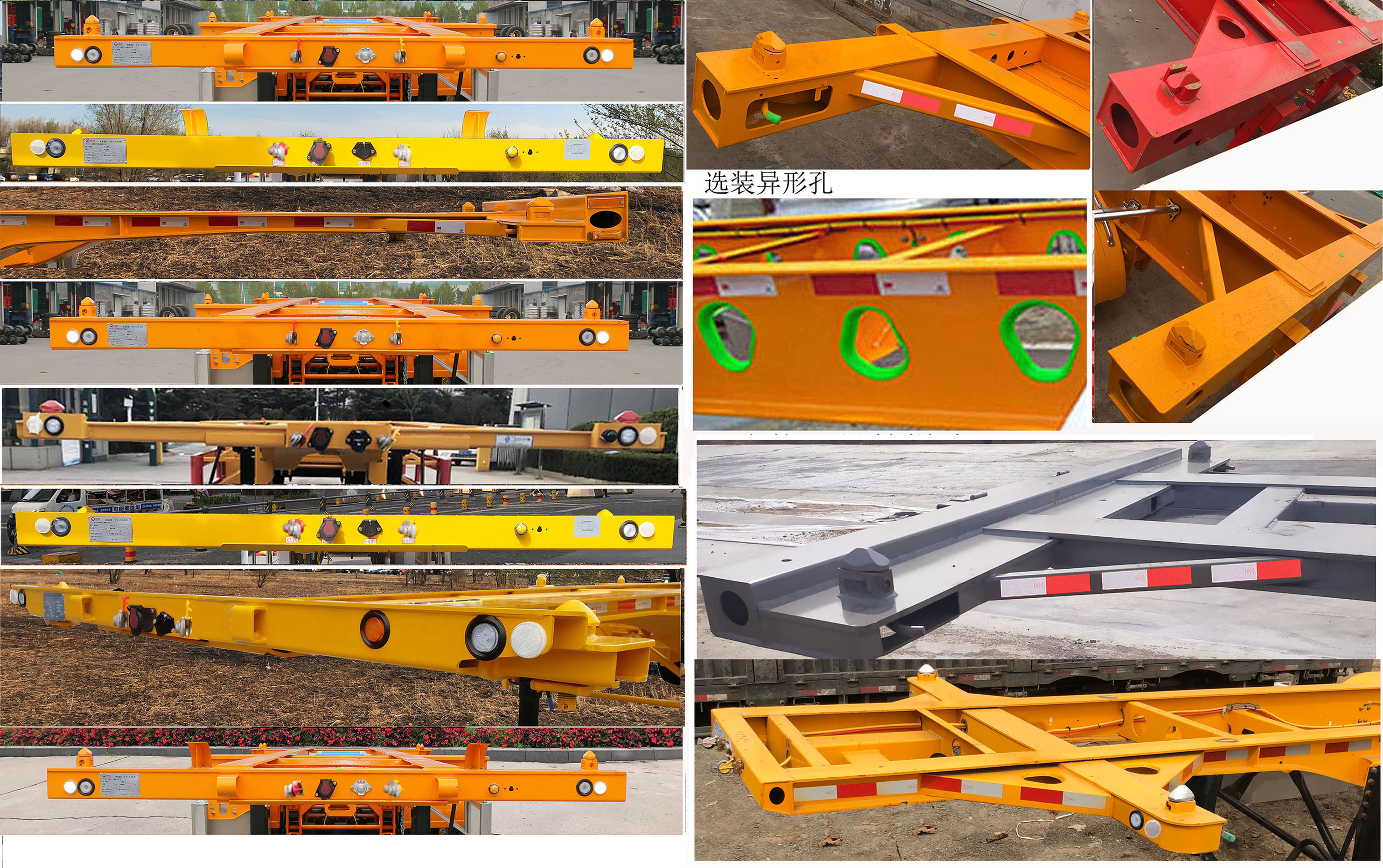

| 備注 | 該車用于運輸30英尺危險品罐箱;牽引銷處車架總高度90mm,150mm,180mm,194mm;車身加裝滅火器,接線盤及導靜電拖地帶;采用適用于牽引危險品半掛車的牽引車;選裝前部導向塊;選裝前部結構;選裝輪胎護瓦樣式;選裝大梁異形孔結構;車長/半掛車牽引銷到車輛最前端距離/軸距/后懸對應關系為:當車長為:9898時,900/4878+1310+1310/1500;1200/4843+1310+1310/1235;9333時,800/4678+1310+1310/1235. 互換性銘牌對應關系為: 9898/4878+1310+1310/1500,前懸900,前回轉1560.牽引車前回轉≥1660;牽引銷到最后端距離8998. 9898/4843+1310+1310/1235,前懸1200,前回轉1750.牽引車前回轉≥1850;牽引銷到最后端距離8698. 9333/4678+1310+1310/1235,前懸800,前回轉1505.牽引車前回轉≥1605;牽引銷到最后端距離8533. 以上對應2550寬度. 9898/4878+1310+1310/1500,前懸900,前回轉1540.牽引車前回轉≥1640;牽引銷到最后端距離8998. 9898/4843+1310+1310/1235,前懸1200,前回轉1732.牽引車前回轉≥1832;牽引銷到最后端距離8698. 9333/4678+1310+1310/1235,前懸800,前回轉1484.牽引車前回轉≥1584;牽引銷到最后端距離8533. 以上對應2500寬度. 整備質量與額定載質量的對應關系: 整備質量是4700,額定載質量為35300 整備質量是4900,額定載質量為35100 整備質量是5100,額定載質量為34900 | ||||||||||

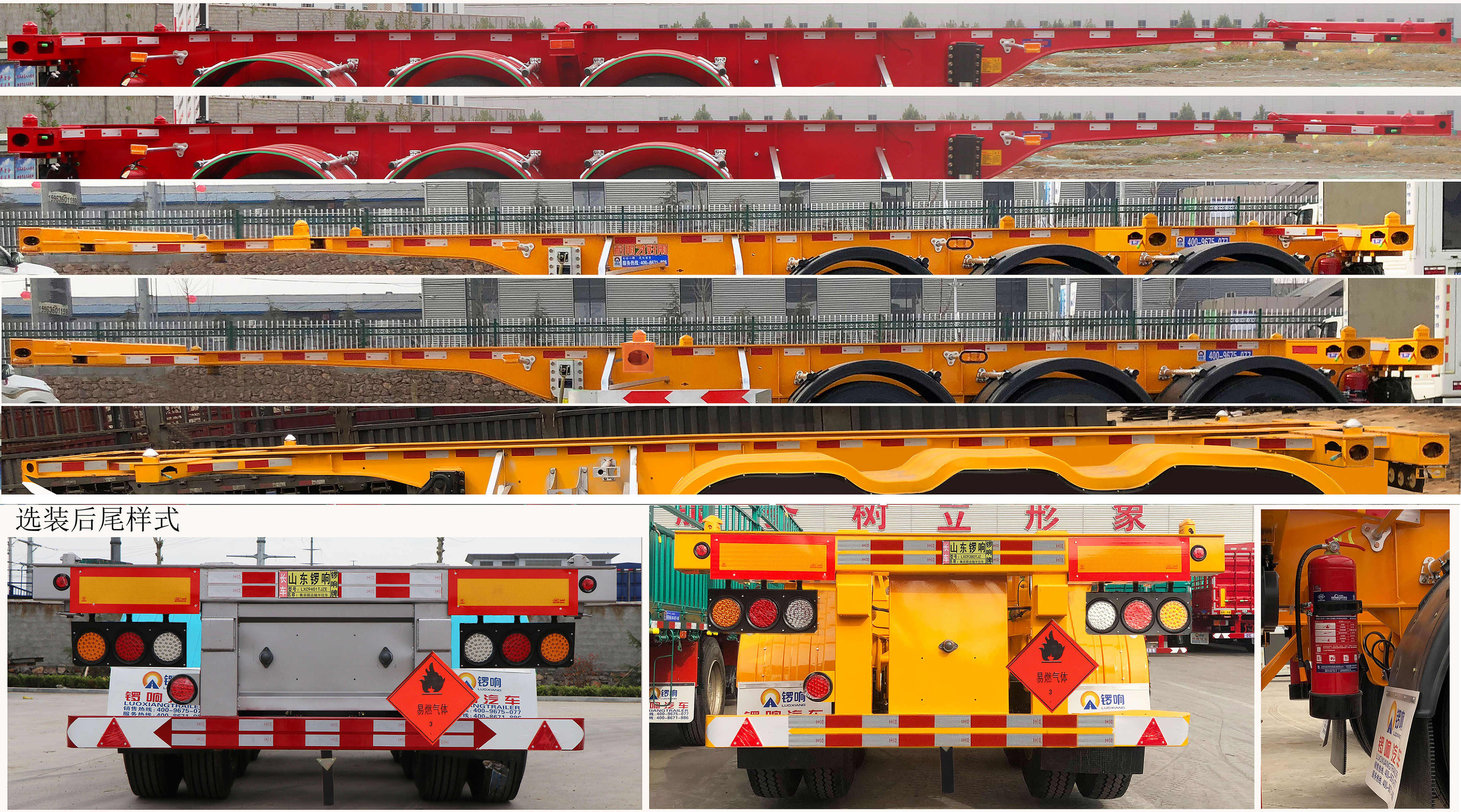

| 選裝照片 |    | ||||||||||
